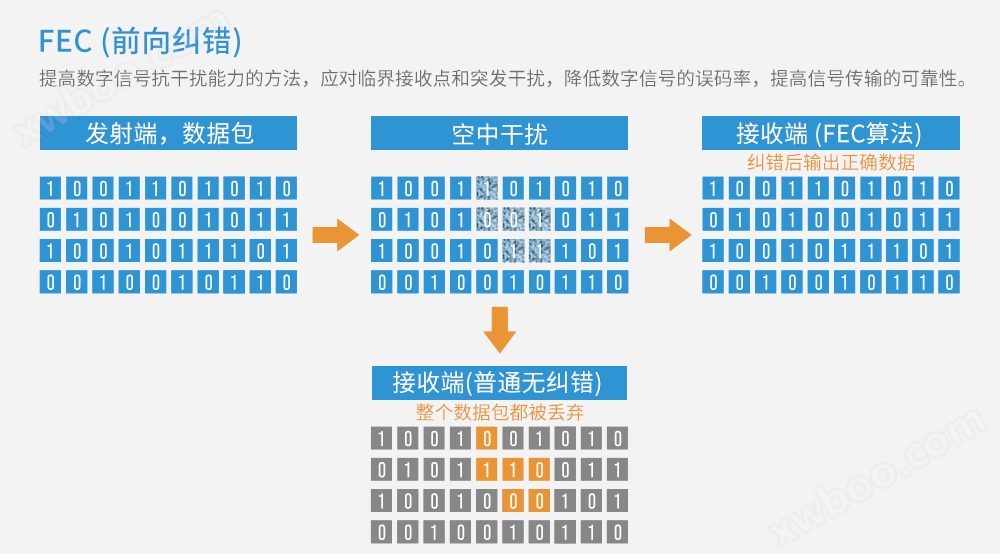

제품 상세 정보
| 무선 주파수 매개변수 | 매개변수 값 |
설명 |
| 작업 주파수 대역 |
410~441 MHz |
출하 시 기본 433MHz |
| 송신 전력 | 18~27 dBm |
출하 시 기본 27dBm(약 500mW) |
| 수신 감도 | -147 dBm |
공속 0.3kbps |
| 공중속도 | 0.3k~19.2kbps |
출하 시 기본 2.4kbps |
| 실측 거리 | 5000미터 |
맑고 넓은 환경, 최고 전력, 안테나 이득 5dBi, 높이 2m, 공속 2.4kbps |
| 하드웨어 매개 변수 | 매개변수 값 |
설명 |
| 크기 크기 |
24 * 43 mm |
SMA 없음 |
| 안테나 형식 | SMA-K |
|
| 통신 인터페이스 | UART 직렬 |
전송률 1200~115200 지원, 출하 시 기본 9600 |
| 패키지 방식 | 직삽 |
|
| 캐시 용량 | 512바이트 |
내부 자동 패키지 58바이트 전송 |
| 전기 매개변수 | 최소 | 일반값 | 최대값 | 단위 | 조건 |
| 전원 전압 |
3.3 | 5.0 | 5.2 | V | |
| 통신 레벨 | 2.5 | 3.3 | 3.6 | V | |
| 발사 전류 | 390 | 410 | 450 | mA |
27dBm（500mW） |
| 수신 전류 | 19 |
20 | 22 |
mA |
|
| 휴면 전류 | 4 | 5 | 6 | μA | |
|
작동 온도 |
-40 | 20 |
+85 | ℃ | |
|
작동 습도 |
10 | 60 |
90 | % | |
|
저장 온도 |
-40 | 20 |
+125 | ℃ |
| 일련번호 |
발돋움 | 핀 방향 |
설명 |
| 1 | M0 |
입력 (극약 올려치기) |
M1과 함께 모듈의 작동 모드를 결정합니다 (접지를 사용하지 않을 경우 공중에 띄울 수 없음). |
| 2 | M1 |
입력 (극약 위로 당기기） |
M0과 함께 모듈의 작동 모드를 결정합니다 (접지를 사용하지 않을 경우 띄울 수 없음).） |
| 3 | RXD |
입력 |
TTL 직렬 입력, 외부 TXD 핀에 연결(브로셔 참조) |
| 4 | TXD |
출력 |
TTL 직렬 출력, 외부에 연결RXD 핀(누극 회로 또는 밀어내기 출력으로 구성 가능, 자세한 내용은 브로셔 참조） |
| 5 | AUX |
출력 |
모듈 작동 상태 표시, 사용자 외부 깨우기 MCU, 자체 검사 초기화 중 저전력 출력 |
| 6 | VCC | 입력 | 모듈 전원 공급 장치 참조, 전압 범위: 3.3V~5.2V DC |
| 7 | GND | 입력 | 모듈 지선 |
| 8 | 고정 구멍 |
고정 구멍 |
|
| 9 |
고정 구멍 |
고정 구멍 |
|
| 10 |
고정 구멍 |
고정 구멍 |
|
| 11 |
고정 구멍 |
고정 구멍 |
|
제품 설명서 |
|
|
|
개발 테스트 |
|
|
|
|
|
|
|
도구 소프트웨어 |
|
|
|
억백트 소개 |
|
|
|
온라인 구매 |
|
생산 중단 제품 대량 생산 개시 가능 |
|
대량 구매 / 맞춤형 제품 |
|
【판매전용선】: 7x24시간 판매서비스 핫라인 |
|
【연락처】:sales@cdebyte.com |
|
기술 컨설팅 |
|
【온라인 제출】: |
|
【연락처】:support@cdebyte.com |
|
기술적용 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
자주 묻는 질문 |
|
★Q:기본 매개변수를 사용해 4㎞ 이상이 필요하며 고객의 손에는 12개의 모듈인 5V 전원이 공급되고 넓은 교외, 전원 출력은 2A로 정격돼 있다. 발사단은 흡판 안테나, 수신단은 고무봉 안테나로 지상에서 1.5∼2m 떨어져 있다.전원 문파의 최대 ± 15mv 여러 환경 테스트는 모두 2km를 넘지 않고 모두 이런 상황이다.거리를 어떻게 끌어올려야 하는지 분석해 주세요.또 주의해야 할 것이 있는가 |
| 답변:흡착이 없으면 흡착을 권장합니다.두 가지 방안이 있다: 1. 발사단의 안테나를 TX433-XPH-300으로 교체하고, 2. 수신단의 안테나를 TX433-JK-20으로 교체해 보고, 동시에 흡판은 철판에 흡착한다. |
| ★ 물음: 주소 설정에 F를 휴대할 수 없습니다. 예를 들어 15/31, 모두 안 되는 것은 어떻게 된 일입니까? |
| 답변:좌표 입력 모드, 채널 1, 주소 15 또는 31 또는 16진수 F가 있는 주소는 모두 통신할 수 있습니다. |
| ★Q:패키지된 도구 소프트웨어"RF Setting"으로 모듈을 매개 변수로 설정했지만 성공하지 못했습니다. 전원은 이미 9600, 8N1의 전송률을 더하여 휴면 모드 (M0과 M1이 직접 연결된 3.3V) 에서 설정되었습니다. 더 주의해야 할 점이 있습니까? |
|
답변:1.모듈과 컴퓨터는 우리의 E15-USB-T2를 통해 연결됩니까?만약 그렇지 않다면 USB에서 TTL로 전환하는 것이 좋은지 확인하고, 검사 방법은 간단하다. 직렬 RXTX를 짧게 연결하고, 직렬 도우미를 데이터를 보내 같은 데이터를 받을 수 있는지 확인한다.2. 변환판이 좋으면 RX TX를 확인하십시오. |
| ★ Q:모드 0을 사용하여 두 개의 USB 연결판을 사용하여 컴퓨터를 연결하면 쌍방은 데이터를 송수신할 수 있다;그 중 하나를 내 마더보드에 연결하고, 프로토콜 코드를 보내고, 반응이 없고, 내 마더보드를 사용하는 485개의 통신은 정상이다. |
|
답변:무선 모듈이 데이터를 보내는지 확인하십시오. 하나는 장치를 받고, 하나는 컴퓨터 장치를 받고, 컴퓨터는 데이터를 받을 수 있는지 확인하십시오. |
|
★Q:모듈 테스트, 한쪽 끝은 컴퓨터를 받고, 한쪽 끝은 단편기를 받고, 컴퓨터는 데이터를 보내고, 한쪽 끝은 데이터를 보내고, 한쪽 끝은 데이터를 보내고, 한쪽 끝은 데이터를 보내고, 한쪽 끝은 모두 받을 수 있다. |
|
답변:어떤 단편기를 사용하는지 TX.RX에 500옴 정도의 저항을 연결해 보세요. |
|
★Q:한 쌍의 모듈을 테스트하면 한쪽은 컴퓨터에 연결되고 한쪽은 stm32f103zet6 단편기에 연결되며 단편기의 모듈은 컴퓨터의 모듈에 데이터를 보내면 받을 수 있다. 컴퓨터의 모듈까지 단편기의 모듈에 데이터를 보내면 받을 수 없는 이유는 무엇일까. 투과모드를 사용한다. |
|
답변:1. 조작이 정확하고 모듈 매개 변수 설정이 정확한지 확인한다;2. 우리 모듈이 정상적으로 작동할 수 있도록 보장한다;3. 모듈의 TXD와 AUX 발에 4~10K 상단 저항을 가하여 다시 테스트한다. |
|
★Q:단편기 테스트를 받고, M0, M1은 높은 레벨을 받고, 모듈의 전기가 초기화된 후 AUX는 줄곧 낮은 레벨을 출력하는데, 매개변수를 읽을 수 없는 이유는 무엇입니까? |
|
답변:1. 우리 모듈에 문제가 없는지 확인하고, 단독으로 모듈이 정상인지 테스트한다;2. 어떤 단편기를 사용하는가, 일부 5V 단편기는 모듈의 TXD와 AUX 발에 4-10K의 저항을 당겨야 할 수도 있다. |
|
★Q:무선 직렬 네트워크의 구성은? |
|
답변:폴링 그룹망을 사용하는 것을 추천합니다. |
| 제품 모델 |
인터페이스 유형 | 칩 시나리오 | 반송파 주파수 Hz | 송신 전력 dBm | 테스트 거리km | 공중속도 bps |
패키지 형식 | 제품 크기 mm | 제품 특징 | 기술 브로셔 |
견본 구매 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| UART | SX1276 | 868M | 20 | 3 | 0.3k~19.2k | 패치 | 16 * 26 | LoRa 확장, 장거리 간섭 방지 | |||
| UART | SX1276 | 915M | 20 | 3 | 0.3k~19.2k | 패치 | 16 * 26 | LoRa 확장, 장거리 간섭 방지 | |||
| UART | SX1278 | 433M 470M | 20 | 3 | 0.3k~19.2k | 패치 | 16 * 26 | LoRa 주파수 확장, 표 작성을 위한 설계 | |||
| UART | SX1276 | 915M | 30 | 8 | 0.3k~19.2k | 패치 | 25 * 40.3 | LoRa 확장, 장거리 간섭 방지 | |||
| UART | SX1276 | 868M | 30 | 8 | 0.3k~19.2k | 패치 | 25*40.3 | LoRa 확장, 장거리 간섭 방지 | |||
| UART | SX1278 | 433M | 30 | 8 | 0.3k~19.2k | 패치 | 25 * 40.3 | LoRa 확장, 장거리 간섭 방지 | |||
| RS232 RS485 | SX1278 | 433M | 37 | 20 | 0.3k~19.2k | 전압/DB9 | 105*104*25.5 | LoRa 확장, 장거리 간섭 방지 | |||
| UART | SX1278 | 433M | 20 | 3.0 | 0.3k~19.2k | 패치 | 17 * 30 | LoRa 확장, 장거리 간섭 방지 | |||
| RS232 RS485 | SX1276 | 868M | 30 | 8.0 | 0.3k~19.2k | 전압/DB9 | 82*62*25 | LoRa 확장, 장거리 간섭 방지 | |||
| RS232 RS485 | SX1276 | 915M | 30 | 8.0 | 0.3k~19.2k | 전압/DB9 | 82*62*25 | LoRa 확장, 장거리 간섭 방지 | |||
| UART | SX1276 | 868M | 30 | 8.0 | 0.3~19.2k | 직삽 | 24 * 43 | LoRa 확장, 장거리 간섭 방지 | |||
| UART | SX1276 | 915M | 30 | 8.0 | 0.3~19.2k | 직삽 | 24 * 43 | LoRa 확장, 장거리 간섭 방지 | |||
| RS232 RS485 | SX1278 | 170M | 30 | 8 | 0.3k~19.2k | 전압/DB9 | 82*62*25 | 벽을 뚫는 왕, LoRa 주파수 확대 방해 방지 | |||
| UART | SX1278 | 170M | 30 | 8.0 | 0.3k~9.6k | 직삽 | 24 * 43 | 벽을 뚫는 왕, LoRa 주파수 확대 방해 방지 | |||
| RS232 RS485 | SX1276 | 868M | 20 | 3 | 0.3k~19.2k | 전압/DB9 | 82*62*25 | LoRa 확장, 장거리 간섭 방지 | |||
| RS232 RS485 | SX1276 | 915M | 20 | 3 | 0.3k~19.2k | 전압/DB9 | 82*62*25 | LoRa 확장, 장거리 간섭 방지 | |||
| RS232 RS485 | SX1278 | 433M | 30 | 8.0 | 0.3k~19.2k | 전압/DB9 | 82*62*25 | LoRa 확장, 장거리 간섭 방지 | |||
| RS232 RS485 | SX1278 | 433M | 27 | 5.0 | 0.3k~19.2k | 전압/DB9 | 82*62*25 | LoRa 확장, 장거리 간섭 방지 | |||
| RS232 RS485 | SX1278 | 433M | 20 | 3.0 | 0.3k~19.2k | 전압/DB9 | 82*62*25 | LoRa 확장, 장거리 간섭 방지 | |||
| UART | SX1276 | 868M | 20 | 3.0 | 0.3~19.2k | 직삽 | 21 * 36 | LoRa 확장, 장거리 간섭 방지 | |||
| UART | SX1276 | 915M | 20 | 3.0 | 0.3~19.2k | 직삽 | 21*36 | LoRa 확장, 장거리 간섭 방지 | |||
| UART | SX1278 | 433M | 20 | 3 | 0.3k~19.2k | 직삽 | 21 * 36 | LoRa 확장, 장거리 간섭 방지 | |||
| UART | SX1278 | 433M | 30 | 8 | 0.3k~19.2k | 직삽 | 24 * 43 | LoRa 확장, 장거리 간섭 방지 | |||
| UART | SX1278 | 433M | 27 | 5.0 | 0.3k~19.2k | 직삽 | 24 * 43 | LoRa 확장, 장거리 간섭 방지 | |||
| UART | SX1278 | 433M | 20 | 3.0 | 0.3k~19.2k | 패치 | 17 * 25.5 | LoRa 확장, 장거리 간섭 방지 |
-
