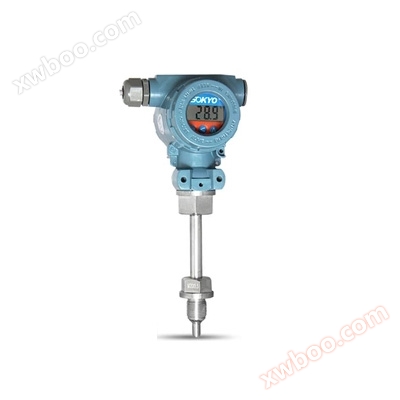

일반적으로 표시계기, 기록계기, 전자계산기 등과 함께 사용되며 4~20mA를 출력하여 생산현장에 탄화염소화합물 등 폭발물이 존재하는 -200 ℃ -1300 ℃ 범위내의 액체, 증기의 기체질 및 고체표면온도를 직접 측정한다.
특징
2선제 출력은 4-20mA로 교란 방지 능력이 강하다;
보상 도선 및 온도 변송기 설치 비용 절감;
절감 범위가 넓습니다.
냉단 온도 자동 보상, 비선형 교정 회로;
작동 원리
열전대 (저항) 가 작업상태에서 측정한 열전세 (저항) 의 변화는 온도변송기의 브리지를 거쳐 불균형신호가 발생하여 증폭된후 4-20mA전신호로 전환되여 작업계기에 전달되면 작업계기는 대응되는 온도값을 표시하게 된다.
격폭열전쌍 (저항) 은 간극격폭원리를 리용하여 강내에 폭발이 발생했을 때 접합면의 간극을 통해 불을 끄고 냉각시켜 폭발후의 화염과 온도가 전해지지 않도록 할수 있다
강외에서 온도를 측정하다.열전대 (저항) 에서 발생하는 열전세 (저항값) 는 온도변송기의 브리지를 거쳐 불균형신호를 발생시켜 증폭된후 4-20mA의 직류전신호로 전환되여 로동자계기에 주어지며 작업계기는 대응되는 온도값을 보여준다.
주요 기술 매개변수
제품 실행 기준
IEC584는
IEC751은
IEC1515의
JB/T5518-91는
IEC584는
IEC751은
IEC1515의
JB/T5518-91는
JB/T7391-94의
측정 범위 및 허용 오차
1) 열저항온도측정범위 및 윤차
| 모델 | 분도호 | 측정온도 범위 ℃ | 정도 등급 | 허용 편차 |
| WZPB는 | Pt100은 | -200-+500 |
A급B급
|
±(0.15+0.002파운드/제곱인치)
±(0.30+0.005파운드/제곱인치)
|
| WZCB는 | Cu50 Cu100은 | -50-+100 | ±(0.30+0.005파운드/제곱인치) |
2) 열전지 온도측정 범위 및 윤차
| 모델 | 분도호 | 윤차 등급 | |||
| I | II | ||||
| 윤차값 | 온도 측정 범위 ℃ | 허락차이 | 온도 측정 범위 | ||
| WRNB는 | K | ±1.5℃ | -40-375 | ±2.5℃ | -40-333 |
| ±0.004iti | 375-1000 | 0.0075% 미소 | 333-1200 | ||
| WRMB는 | N | ±1.5℃ | -40-375 | ±2.5℃ | -40-333 |
| ±0.004iti | 375-1000 | 0.0075% 미소 | 333-1200 | ||
| WREB는 | E | ±1.5℃ | -40-375 | ±1.5℃ | -40-333 |
| ±0.004iti | 375-800 | 0.004% 미소 | 333-900 | ||
| WRFB는 | J | ±1.5℃ | -40-375 | ±1.5℃ | -40-333 |
| ±0.004iti | 375-750 | 0.004% 미소 | 333-750 | ||
| WRCB는 | T | ±1.5℃ | -40-125 | ±1℃ | -40-133 |
| ±0.004iti | 125-350 | 0.0075% 미소 | 133-1000 | ||
출력 신호: 4-20 mA, 부하 저항 250, 전송 도선 저항 100
출력 방법: 2선 시스템
정밀도 레벨:
온도 트랜스미터 정밀도 레벨: 0.1 0.2 0.5
모니터 정밀도 등급: 아날로그 표시식 2.5단계,숫자 표시식 0.5급.
온도 트랜스미터 정밀도 레벨: 0.1 0.2 0.5
모니터 정밀도 등급: 아날로그 표시식 2.5단계,숫자 표시식 0.5급.
전원 공급 장치: 24V.DC ± 10℅
보호 수준: IP65
방폭 레벨:
폭발 방지형: d Ⅱ BT4 d Ⅱ CT5 d Ⅱ CT6
본질 안전형: ia Ⅱ CT6
폭발 방지형: d Ⅱ BT4 d Ⅱ CT5 d Ⅱ CT6
본질 안전형: ia Ⅱ CT6
절연 저항: 계기 출력 접선 단자와 케이스 사이의 절연 저항은 50보다 작지 않아야 한다.
핫 응답 시간:
온도에 단계적 변화가 나타날 때 계기의 전류 출력 신호가 이 단계적 변화의 50%에 해당하는 시간까지 변화한다. 일반적으로 t0.5는 온도 변송기의 단계적 응답 안정 시간이 열전지 (저항) 열 응답 안정 시간 t0.5의 5분의 1을 초과하지 않을 때 열전지 (저항) 열 응답 시간을 계기의 열 응답 시간으로 한다.온도변송기의 계단열응답안정시간이 열전쌍(저항)열응답안정시간 t0.5의 2분의 1을 초과하지 않을 경우 온도변송기 열응답시간을 계기의 열응답시간으로 한다.
기본 오차:
계기의 기본 오차는 열전지 (저항) 와 온도 변송기의 기본 오차의 합성 오차를 초과하지 않아야 한다.
계기의 기본 오차는 열전지 (저항) 와 온도 변송기의 기본 오차의 합성 오차를 초과하지 않아야 한다.
