사양 매개변수

포장 능력: 150-180 팩/시간

포장 무게: 25kg/팩

정격 전압: 380V ± 10% 50HZ

전력: 2KW

공기 소비량: 175Nm³/h

무게: 약 1t

적용 봉투: 종이봉투, 중막주머니(두께 0.18-0.25mm)

가방 크기: 너비(400-600)mm×높이(700-1100)mm

장치 크기: 3920 × 3160 × 2200MM(표준 장치)

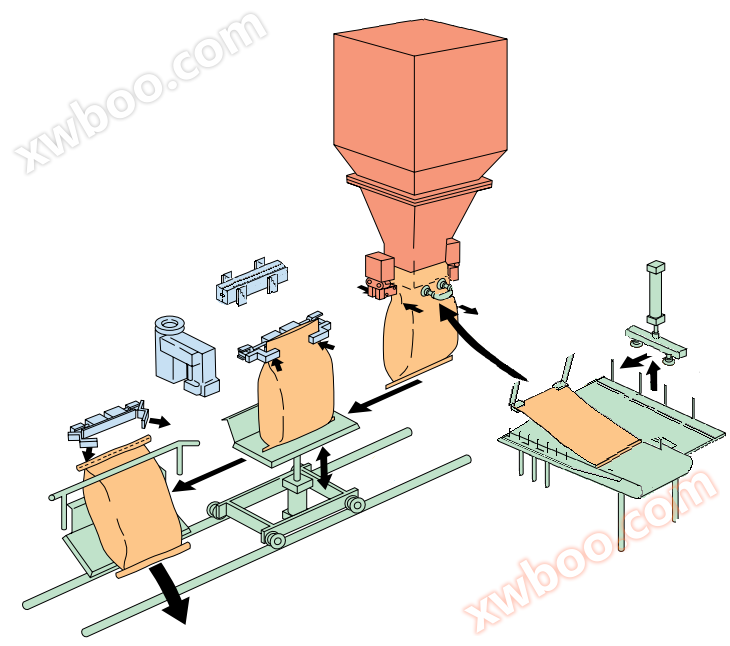

설명도

1. 봉지 창고

자루를 가지런히 놓고 꼭대기의 입구를 앞으로 향하다.봉지창고는 약 50개의 봉지를 채울 수 있다.

2. 흡입 주머니 추출 유닛

한 번에 봉지 하나를 꺼내 가로로 이동한 다음 빈 봉지 성형 위치에 놓는다.

3.빈 주머니 성형

각 자루의 양쪽에는 자루의 위치가 중심인지 확인하기 위해 줄자가 움츠러들어 있다.

4. 주머니 끼우기 장치

자루의 양쪽을 30밀리미터 너비의 집게로 끼운 후 재료 입구로 보냅니다.

5. 주머니 열기 장치

흡판은 봉지 입구를 당긴 다음 진공 발생기로 방출한다.진공이 봉지를 열었을 때 집게가 안쪽으로 이동한다.

5. 재료 배출구

특수 설계된 팽창 노즐 (90도 회전하는 기존 깔때기) 이 제품을 채웁니다.클램프는 채우기 후에 각판을 펼치기 위해 뻗어 있다.

6.적재대 소형차 및 주머니밑박격장치

장전이 시작될 때 수송대차는 원료를 공급하는 위치로 이동한다.밑부분의 두드림판은 아래에서 자루를 지탱하고 자루를 두드려 배기하고 재료를 단단히 다진다.

7.봉지 봉인기

봉지 주입이 완료되면 적재대 승용차에서 직접 가열장치에 의해 다그친 후 봉지 열봉하거나 재봉틀에 보내 봉지 봉합을 한다.

8. 후진 장치 (고객 옵션)

봉인이 완료된 자루는 직접 적재된 승용차에 의해 규정된 위치로 보내질 때, 승용차 바닥판이 기울어져 자루를 다음 단계로 후진하거나 직접 자루를 세워 다음 수송기에 보낸다.
