로씨 경도 표준 경도 블록- 글로벌 공급자

라이저우 화은 수현 로씨 경도계 금강석 압두 로씨 경도 블록

이름	경도 범위	폼 팩터 크기

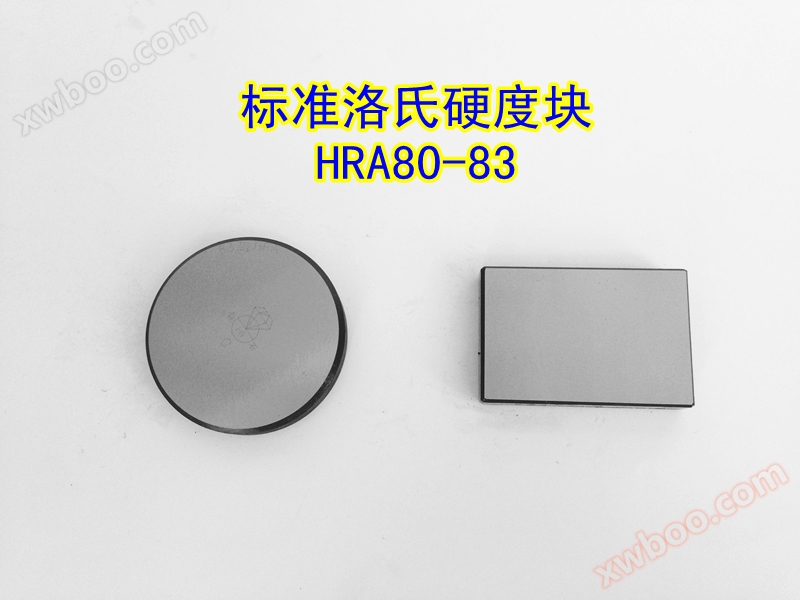

표준 로켈 경도 블록	80-88HRA	원형 ∮6010mm 직사각형 6040*10mm

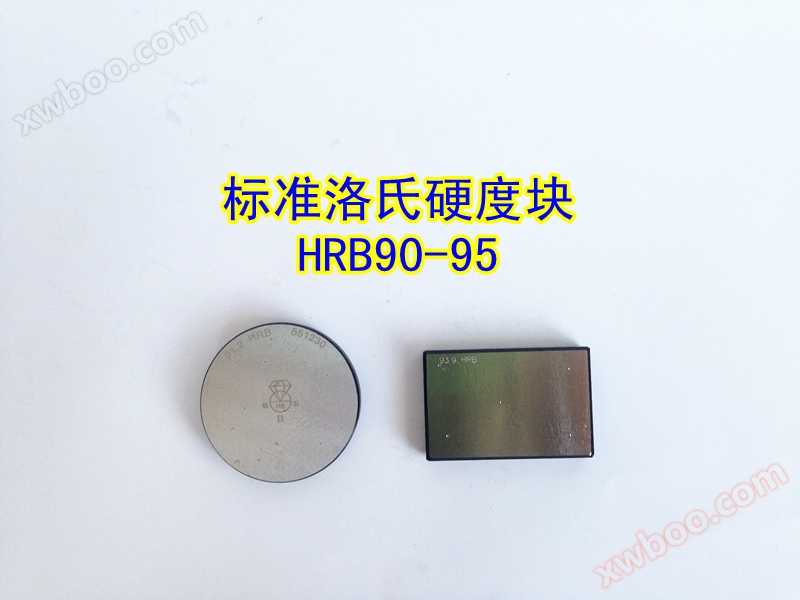

	85-95HRB
	20-30HRC
	35-50HRC
	60-70HRC

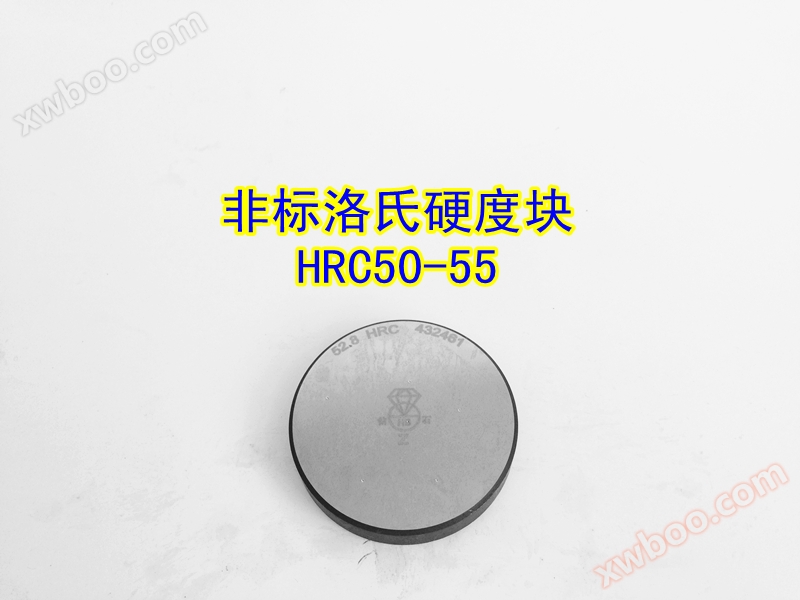

	비표준 범위: 50-55HRC	원형 ∮60*10mm
표면 로켈 경도 블록	88-92HR15N	원형 ∮6010mm 직사각형 6040*10mm
	74-82HR30N
	45-55HR30N
	45-55HR45N
	85-91HR15T
	70-80HR30T
	54-72HR45T
플라스틱 락스 경도 블록	70-100HRE(구리)	직사각형*60408mm 0.2킬로그램 / 블록,*거울면
	50-155HRL(구리)
	50-155HRM(구리)
	50-155HRR(구리)
	630±40HLD
	530±40HLD
	790±40HLG	원형 ∮120*70mm
	550±50HLG	원형 ∮120*70mm

로씨경도 (HR) 테스트는 측정된 샘플이 너무 작거나 부씨경도 (HB) 가 450보다 크면 로씨경도 계량으로 바꾼다.시험방법은 꼭대기 각도가 120도인 금강석 원추체나 직경이 1.59mm/3.18mm인 강구로 일정한 하중에서 측정된 재료표면에 압입하여 압흔의 깊이에서 재료의 경도를 구하는것이다.실험재료의 경도에 따라 다음과 같은 세가지 부동한 표도로 나눌수 있다.

HRA60kg 하중과 다이아몬드 테이퍼 압입기로 구한 경도로 경도가 매우 높은 소재에 사용된다.예: 경질 합금.

HRB100kg의 하중과 직경 1.58mm의 담금질된 강구로 구한 경도로 경도가 낮은 소재에 사용된다.예: 퇴화강, 주철 등.

HRC150kg 하중과 다이아몬드 테이퍼 프레스로 구한 경도로 경도가 높은 소재에 사용된다.예: 강철 담금질 등.

로씨경도에서의 HRA, HRB, HRC에서의 A, B, C는 세가지 부동한 표준이다.눈금자 A, 눈금자 B, 눈금자 C라고 한다. 로씨 경도 실험은 현재 사용되고 있는 몇 가지 일반 스크래치 경도 실험의 일종이다.세 가지 눈금자의 초기 압력은 모두 98.07N (10kgf) 이며, 마지막에는 스크래치 깊이에 따라 경도 값을 계산합니다.눈금자 A는 구추 마름모꼴 압두를 사용한 다음 588.4N(60kgf)까지 가압한다.눈금자 B는 지름이 1.588mm(1/16인치)인 강구를 압두로 사용한 후 1471N(150kgf)까지 가압하기 때문에 눈금자 B는 비교적 부드러운 재료 검사에 적용된다.눈금자 C는 비교적 딱딱한 재료 검사에 적용된다.

가장 일반적으로 사용되는 눈금자는 HRC, HRB 및 HRF이며, 그 중 HRC 눈금자는 담금질강, 회화강, 조질강 및 일부 스테인리스강을 테스트하는 데 사용됩니다.이것은 금속 가공 업계에서 가장 많이 응용되는 경도 시험 방법이다.HRB 눈금자는 다양한 퇴화강, 양화강, 연강, 일부 스테인리스강 및 비교적 단단한 구리합금을 테스트하는 데 사용됩니다.HRF 눈금자는 순수한 구리, 부드러운 구리 합금 및 딱딱한 알루미늄 합금을 테스트하는 데 사용됩니다.HRA 눈금자는 대부분의 검은 금속에도 사용할 수 있지만 실제 응용에서는 일반적으로 경질 합금과 얇은 경강 벨트 재료를 테스트하는 데 국한됩니다.
